方形搖擺篩

方形搖擺篩產品簡介

方形搖擺篩又稱往復篩，是一種為了滿足高精度、大產量需求而給客戶研發的一種新的設備,是模仿人類手工篩選動作做輕微的橢圓搖擺和上拋弧運動，特別適合圓柱狀、片狀等不規則物料，具有篩分效率高，產量大，使用壽命長等優點。方形搖擺篩圖片實拍

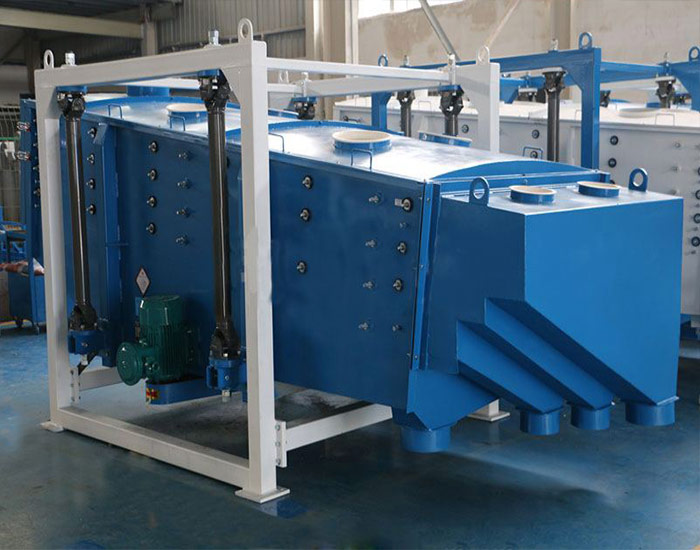

方形搖擺篩圖片實拍



方形搖擺篩工作原理

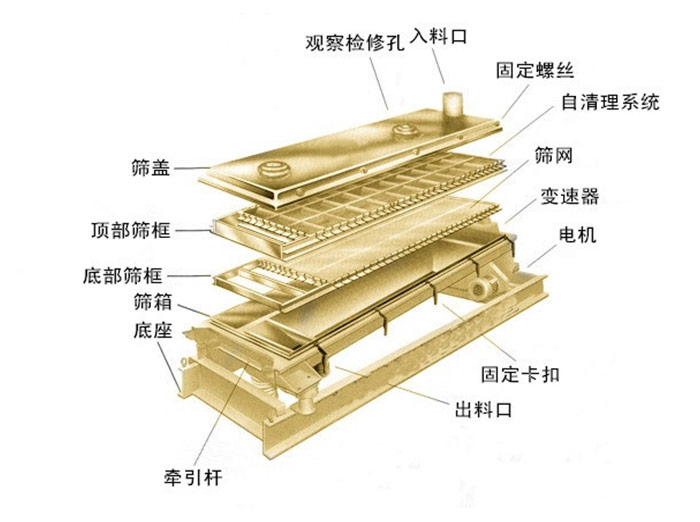

方形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

方形搖擺篩啟動后，篩機搖動體即篩箱在慣性力的作用下做前后往復運動，篩箱帶動篩面做周期性搖動，從而使篩面上的物料隨篩箱一同做定向跳躍式運動，期間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料款排出，完成篩分工作。

方形搖擺篩性能特點

1、方形搖擺篩特別適合圓柱狀、片狀等不規則物料，篩分精度高達90~95%，是普通振動篩的數倍或更高；



2、全密閉結構，密封性能好，可保證物料在篩分過程中出現揚塵現象；

3、采用平面回轉原理，改善了物料在篩網上的分布狀態，有效地提高了篩網使用率；

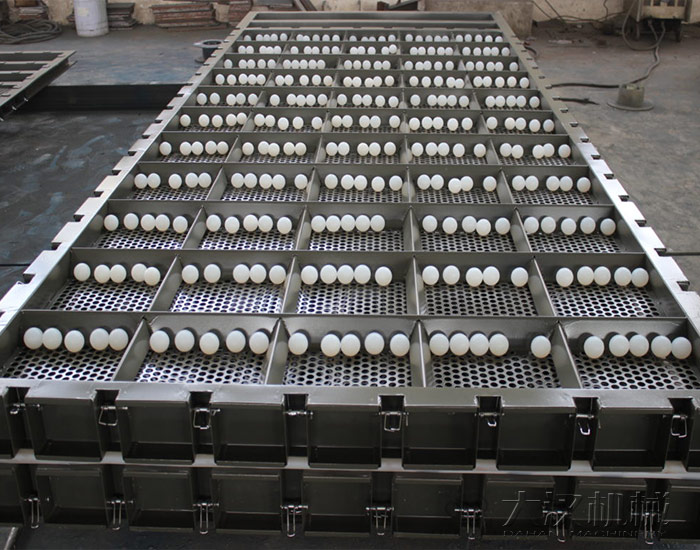

4、可單層或多層使用，每層篩網均設有篩網清潔裝置，篩分效率達98%；

5、處理量大，易于與生產線結合。

方形搖擺篩技術參數

型 號	有效篩分面積(㎡)	功率（kW）	篩面傾角(°)	層數	回轉頻次(r/min)	篩箱行程
FYBS1030	3	3	5～8	1-5	180-260	25-60
FYBS1036	3.6	3	5～8	1-5	180-260	25-60
FYBS1230	3.6	4	5～8	1-5	180-260	25-60
FYBS1236	4.32	4	5～8	1-5	180-260	25-60
FYBS1530	4.5	5.5	5～8	1-5	180-260	25-60
FYBS1536	5.4	5.5	5～8	1-5	180-260	25-60
FYBS1830	5.4	7.5	5～8	1-5	180-260	25-60
FYBS1836	6.48	7.5	5～8	1-5	180-260	25-60

新鄉市大漢振動機械有限公司位于振動篩之鄉-河南省新鄉市，是一家專業的振動篩生產廠家，生產的振動篩設備性能佳、價格低、質量優，關鍵是價格設定非常合理，歡迎新老客戶來廠進行參觀選購。
