上振式直線振動篩

上振式直線振動篩介紹

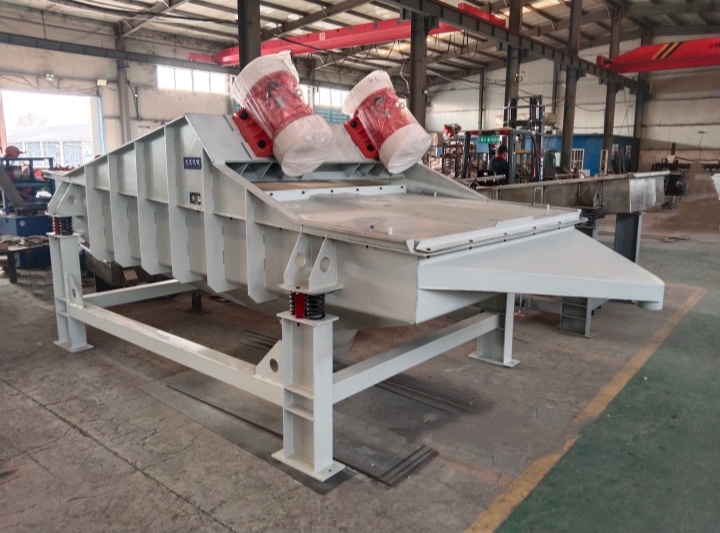

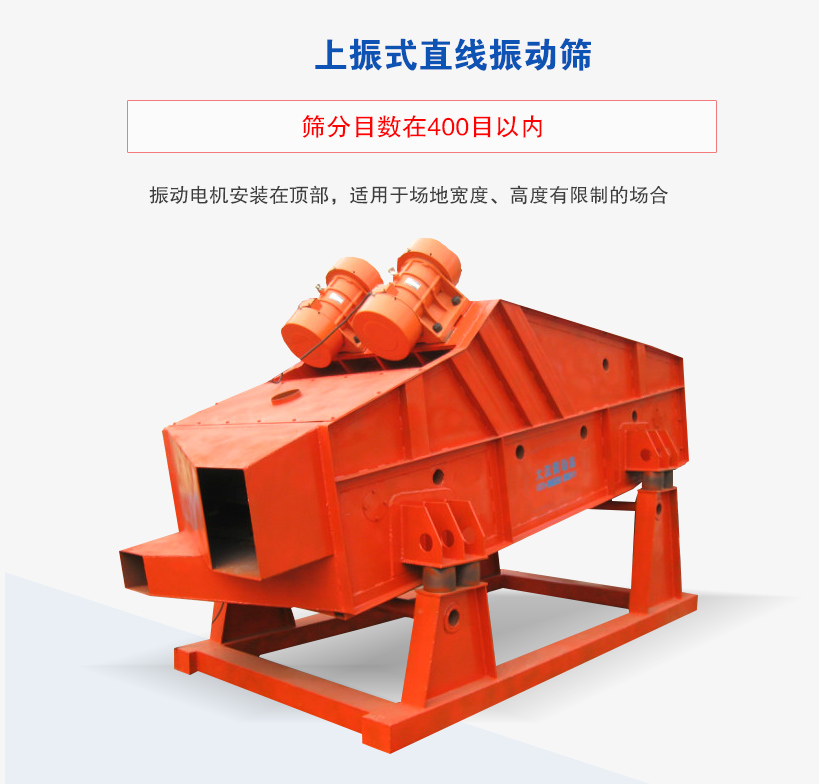

上振式直線振動篩 是將振動電機安裝在箱體頂部中間位置,主要針對出料口高度、寬度都有限制的場地，可以既不增加設備的寬度，又不影響降低設備出料口的高度，通過雙電機反向同步運轉產生定向直線激振力，驅動篩體做平穩的直線往復振動。物料經進料口進入篩面后，隨篩體振動均勻散開，透過不同孔徑篩網完成分級、除雜作業，能處理顆粒、粉體、潮濕粘性物料，也可做物料清洗篩分。

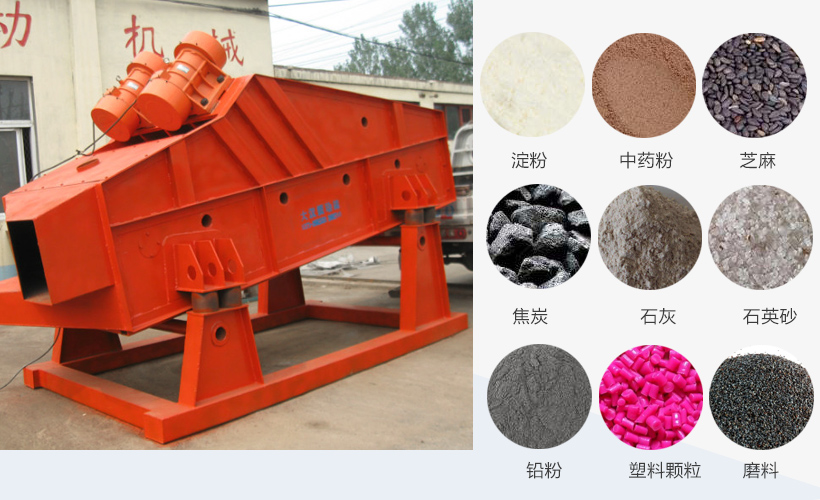

上振式直線振動篩應用行業

上振式直線振動篩應用場景廣泛，可滿足多行業物料的篩分、除雜、分級需求，能處理顆粒、粉體、潮濕粘性物料，也可做物料清洗篩分，工況適配性強，是各行業篩分的優選設備。

食品行業：芝麻、花生、大豆、麥糠、玉米、香料、食鹽、淀粉等。

醫藥行業：中藥粉、顆粒藥丸、微丸等

化工行業：尿素、化肥、焦炭、活性炭等。

冶金行業：耐火材料、高嶺土、石灰、氧化鋁、石英砂、鉛粉、鋁粉等。

其他行業：塑料顆粒、磨料、助劑、活性炭等。

上振式直線振動篩特點

上振式直線振動篩核心優勢突出，采用電機上置式設計，檢修維護便捷，散熱性好故障率低。運行平穩震感小、噪音低，篩面受力均勻，適配多層分級、多材質定制，可按需加裝各類輔助裝置，適用多行業物料篩分需求。

1、振動電機安裝在頂部，適用于場地寬度、高度有限制的場合。

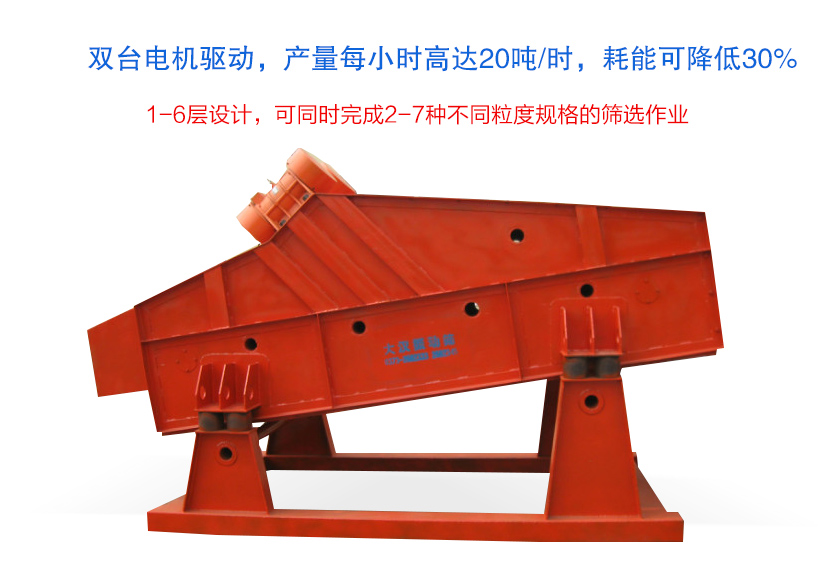

2、雙臺電機驅動，產量每小時高達20噸/時，耗能可降低30%。

3、篩分目數在400目以內，可用于干式粉末、顆粒的分級篩選。

4、1-6層設計，可同時完成2-7種不同粒度規格的篩選作業。

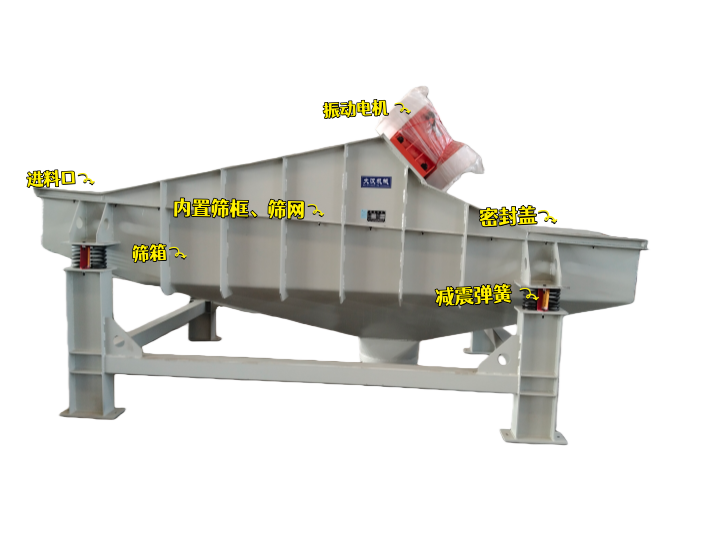

上振式直線振動篩組成結構

上振式直線振動篩是一種常見的工業篩分設備，其核心特征是振動電機安裝在篩箱上方的橫梁或側板上，通過向下的激振力驅動篩箱運動。

上置式振動電機：作為設備核心動力源，對稱裝配于篩箱上方的承重橫梁或?qū)Ｓ脗?cè)板支架上。常規配置兩臺同型號振動電機，以反向同步的特定角度安裝，協同產生定向直線激振力，驅動篩體做平穩直線振動。

減震彈簧：安裝在篩箱與底座的連接部位。主要承擔兩大核心功能：一是支撐承托，二是減震隔振，吸收篩箱振動能量，阻斷振動向底座及廠房基礎結構的傳遞。

篩箱：采用側板、后擋板與橫梁一體化焊接工藝制成，形成高強度剛性箱體結構，是承載物料與篩網的核心載體。

篩網：作為關鍵篩分部件，可根據分級精度需求，單層或多層安裝于篩箱內。材質選擇多元化，包括適配精細篩分的不銹鋼編織網、耐磨耐用的聚氨酯篩板、適配粗顆粒篩分的錳鋼沖孔板等。

張緊裝置：固定于篩箱兩側，采用便捷式調節結構設計。核心作用是快速拉緊并牢牢固定篩網，確保篩面始終保持平整緊繃狀態，避免因篩網松動導致物料跑偏、篩分精度下降。

進料箱：銜接于篩箱進料端，內部設有導流結構。主要功能是引導待篩分物料均勻、平穩地鋪展至整個篩面寬度，避免物料集中沖擊篩面局部造成負荷過重。

上振式直線振動篩工作原理

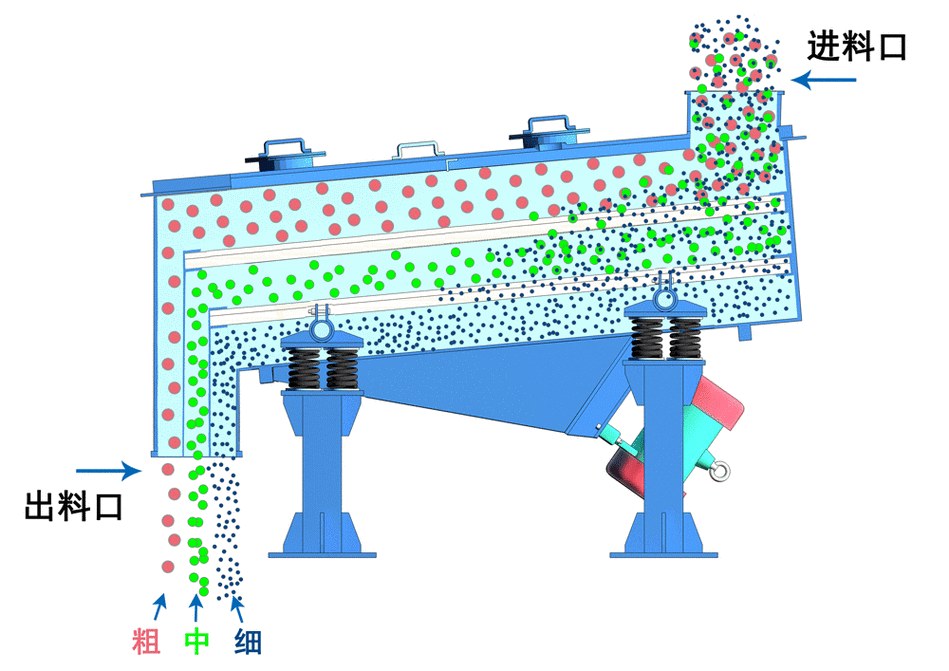

上振式直線振動篩采用雙臺振動電機驅動，當篩機工作時，由電機產生的激振力通過篩箱傳遞給篩箱內的篩面上，因電機產生的激振力為縱向力，迫使篩箱帶動篩面做縱向完前后位移，在一定條件下，篩面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料透過篩孔落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

上振式直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

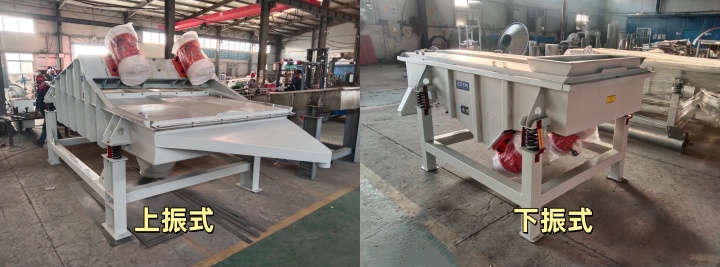

上振式直線振動篩與下振式直線振動相比有哪些優勢？

上振式直線振動篩的核心優勢源于上置式激振電機的科學設計，對比下振式機型，在設備運維、運行穩定性、使用壽命及篩分效果上，均展現出顯著的使用優勢。

檢修維護便捷：上振式的振動電機安裝在篩箱上方的橫梁支架處，位置顯眼且無遮擋，日常的巡檢、清潔、零部件更換都能輕松操作，無需彎腰或挪動設備；同時電機遠離地面，能有效避開底部物料堆積、粉塵潮氣、物料腐蝕的影響，散熱性更佳，使用壽命遠長于下振式。

篩網使用壽命長：上振式的激振力從篩箱頂部均勻傳遞至整個篩面，物料在篩面上的振動軌跡平穩且舒展，能均勻鋪滿整個篩面，充分利用篩分面積，篩分精度更穩定、效率更高；篩面受力均勻無局部強震區，篩網不易出現局部破損、堵塞的情況。

篩下空間完全釋放：由于所有驅動部件均位于篩面之上，篩箱下方無任何機械障礙。這為布置大型出料漏斗、輸送帶或連接下一級設備提供了最大限度的凈空高度和靈活性。

擅長處理濕粘物料：對于含水量高、易粘附的物料，下振式電機的表面極易被物料包裹，導致散熱不良、重量失衡而燒毀。上振式電機完全避開此區域，從根本上解決了這一問題。

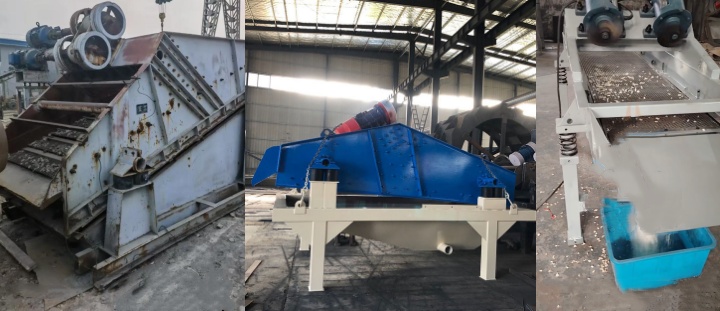

上振式直線振動篩客戶案例

我們針對不同客戶的物料篩分、除雜、分級需求定制適配的上振式直線振動篩，解決傳統設備堵網、效率低、維護繁瑣等問題，以穩定運行、便捷維保、高篩分效率的優勢，獲得各行業客戶的一致認可。

食品廠小麥粉篩分：因物料含 15% 濕度易堵網，傳統下振式篩機堵網率達 30%，產能僅 30t/h。引入定制款上振式直線振動篩，采用高頻小振幅設計搭配彈跳球清網系統，有效解決堵網問題；改造后篩分效率提升至 98%，產能突破 5t/h，且設備接觸物料部位為不銹鋼，符合食品衛生標準。

涂料廠粉體分級：需對20 目涂料粉體進行分級，原設備篩分精度不足且粉塵外泄嚴重。選用上振式直線振動篩，配備全密封結構與食品級硅膠密封條，減少粉塵排放；電機上置散熱優良，設備可直接對接現有生產線，處理量達 8噸 / 小時。

砂石廠粗料篩分：原用下振式篩機處理礦石粗料，存在篩網磨損快、產能不足的問題。更換上振式直線振動篩，采用加強型篩框與聚氨酯耐磨篩網，電機上置使篩面受力均勻，篩網壽命延長；優化振動參數后，處理量從 2t/h 提升至 5t/h，且運行震動小、噪音低，對廠房基礎影響極小。

上振式直線振動篩價格是多少？

我廠生產的上振式直線振動篩價格在 3500 元起，定價透明且性價比突出，價格多少波動完全取決于配置差異。材質選擇直接影響成本，碳鋼材質經濟實用，適配普通工況；304/316L 不銹鋼耐腐易清潔，滿足食品、化工等特殊行業需求，價格相應更高。篩面層數按實際需求定制，層數越多，耗材與加工成本增加，價格逐步上調。此外，如需定制功能，比如噴淋裝置用于物料清洗或降溫，會根據裝置規格與功能復雜度額外核算費用。我們支持按需定制，提供透明報價明細，無隱形收費，讓客戶按需選擇更劃算。

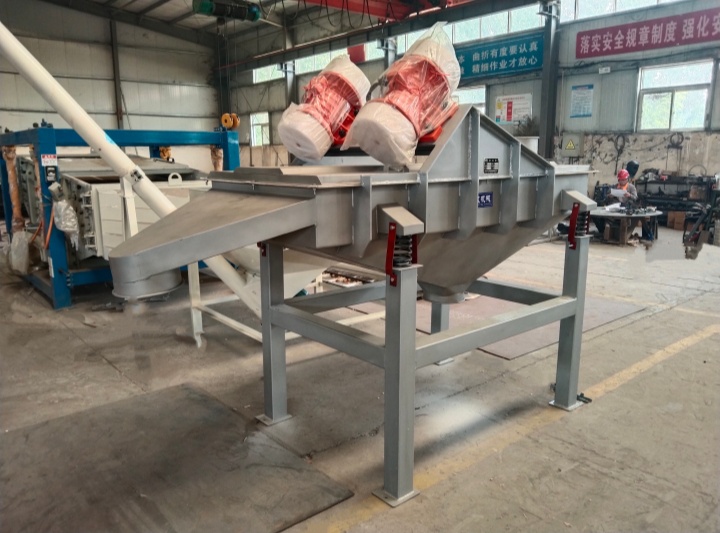

上振式直線振動篩生產廠家

大漢振動機械作為篩分設備的源頭廠家，我們的篩機采用上置式雙振動電機設計，搭配減震彈簧系統，運行平穩、噪音低，檢修維護便捷，適配多行業需求。機身材質可選不銹鋼或碳鋼，支持多層篩網與孔徑定制，篩分效率高達 99% 以上。我們提供免費試篩、現場勘察與定制化方案，能夠結合您現場的情況給您定制推薦合適的篩分設備。
